TECHNISCHE INFORMATIONEN

Technische Spezifikationen des P90 Palettenregalsystems

P90 TECHNISCHE SPEZIFIKATIONEN

Normgerecht. Geprüft. Für den kontinuierlichen industriellen Betrieb ausgelegt.

Ausgelegt für hohe Lasten im Palettenlager und für langfristige Betriebssicherheit.

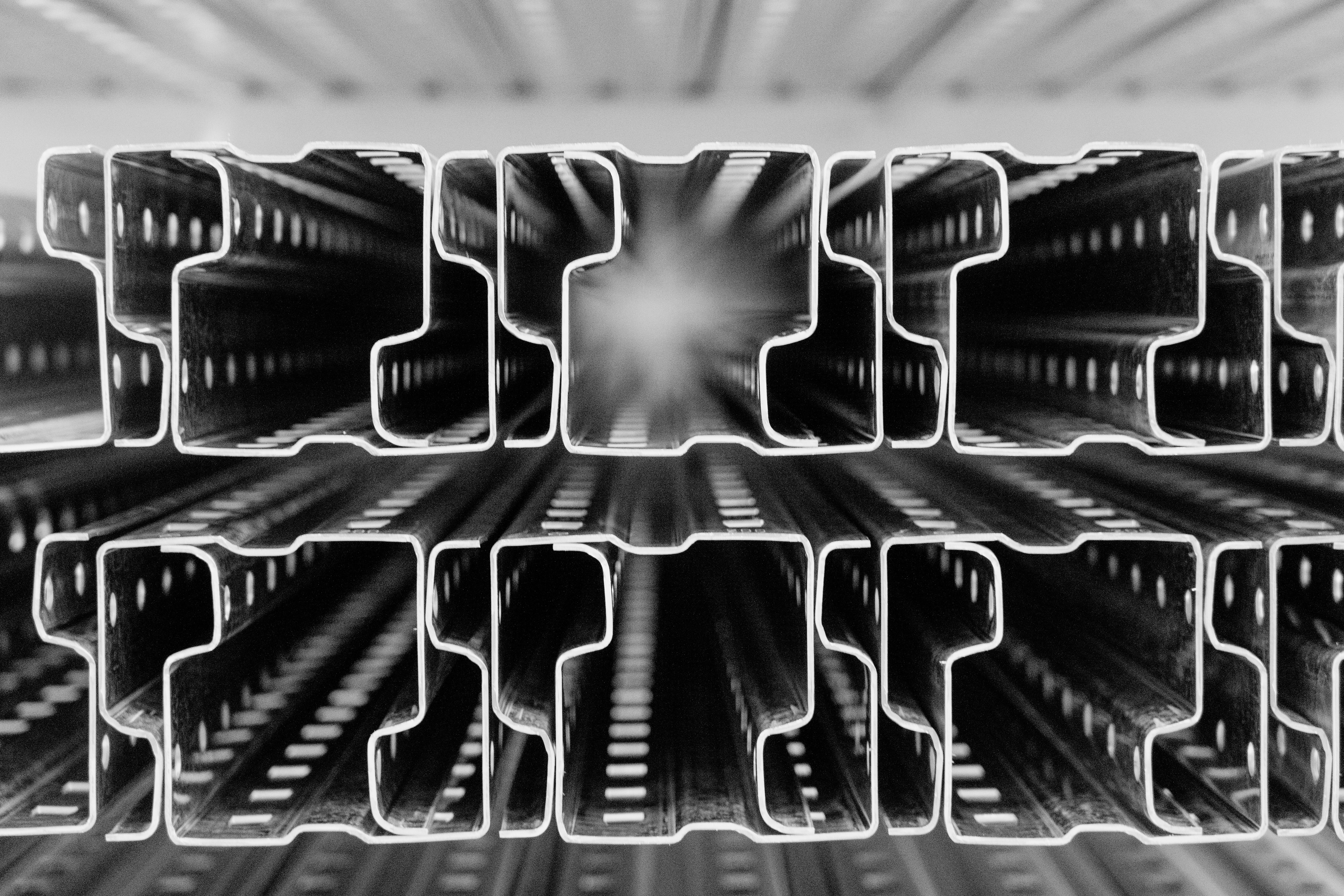

Technische Spezifikationen der Dexion P90 Profilplattform

Das Dexion P90 Palettenregalsystem ist für industrielle Hochlastanwendungen ausgelegt und eignet sich von Standardlagern bis zu Retrofit‑, Erweiterungs‑ und automatisierten Lagerumgebungen. Die einheitliche Profilplattform ermöglicht skalierbare Lagerstrukturen bei gleichzeitig hoher struktureller Stabilität und langfristiger Betriebssicherheit.

Feldbreiten: 1.800 / 2.200 / 2.700 / 3.300 / 3.600 mm + Sondermaße
Regaltiefe: 800 mm / 1.100 mm + Sondermaße
Wir bieten Stützenbreiten von 90, 100, 120 und 140 mm.
Fachlast: bis zu 5 Tonnen pro Lagerebene
Feldlast: bis zu 30 Tonnen
Geeignet für Kühl- und Tiefkühllager, abhängig vom Systemtyp.
Normkonform für den kontinuierlichen industriellen Betrieb
Grundsätze für die Tragwerksplanung gemäß EN 15512
Tragwerksplanung für Erdbebengebiete gemäß EN 1998-1

P90 KOMPONENTEN

Tragende Bauteile eines Palettenregalsystems

Industrielle Palettenregalsysteme bestehen aus mehreren tragenden Komponenten, die gemeinsam ausgelegt sind, um Paletten sicher, effizient und in großen Volumen zu lagern.

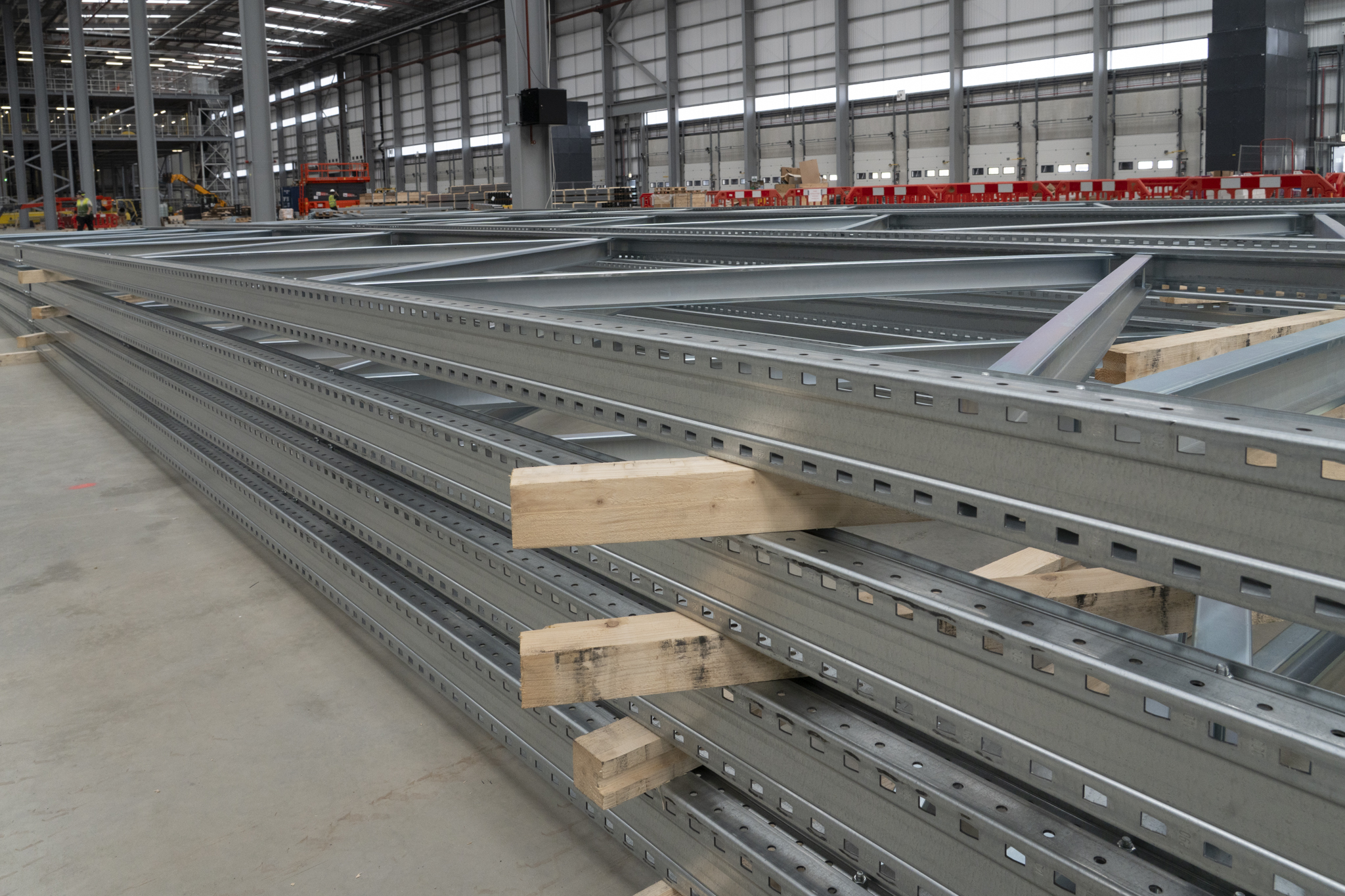

Rahmenstützen

Rahmenstützen bilden die vertikale Struktur des Palettenregals und bestimmen Höhe, Tiefe und Tragfähigkeit der Anlage.

Geeignet für vertikal geladene Paletten
Legt die Abmessungen des Racks fest
Auf strukturelle Stabilität ausgelegt

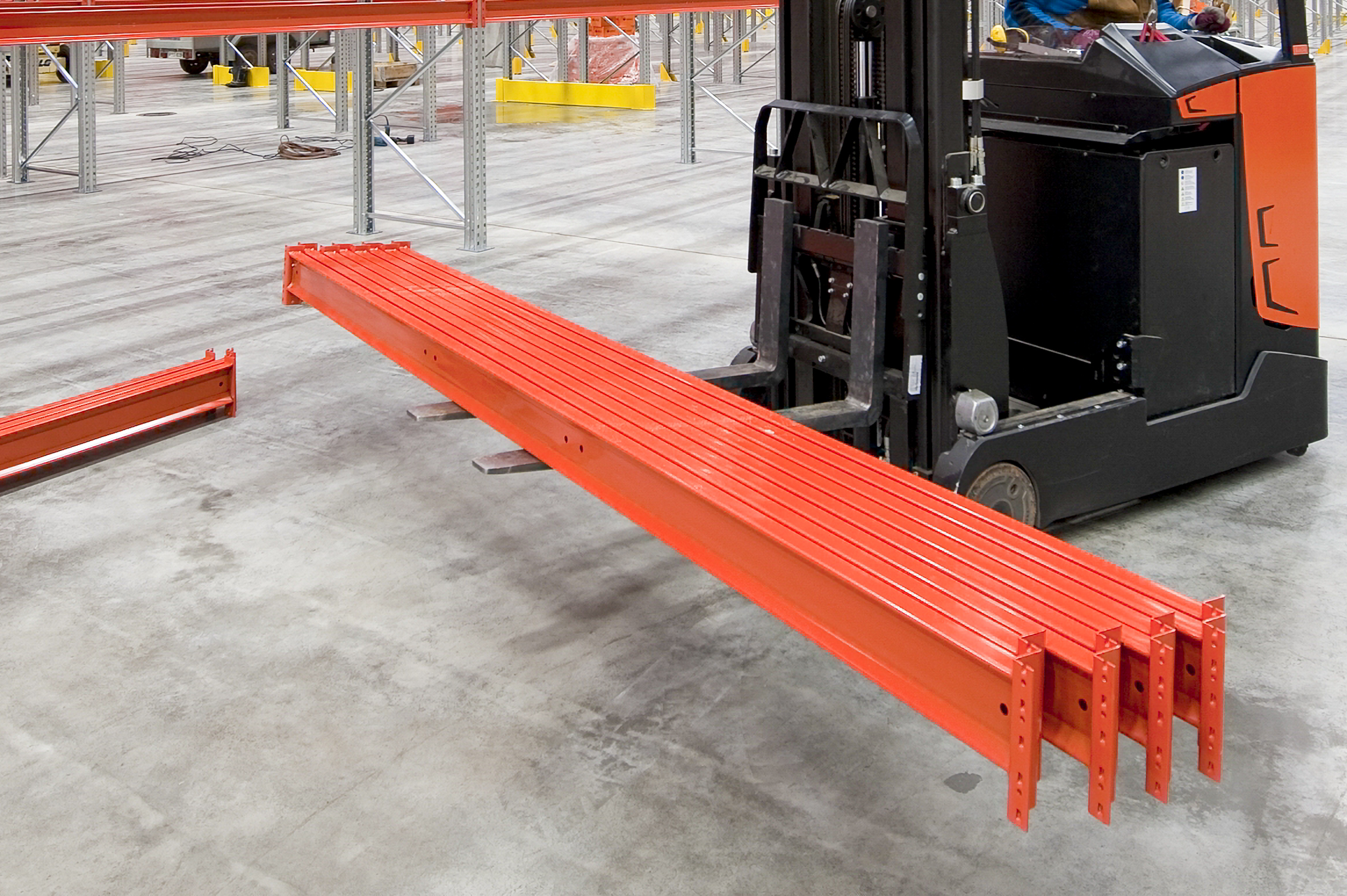

Balken

Die Balken sind mit den Ständerrahmen verbunden und tragen die Palettenlasten auf jeder Lagerebene.

Unterstützung bei der Palettenpositionierung
Anpassbar an unterschiedliche Belastungsanforderungen
Ermöglicht flexible Speicherlayouts

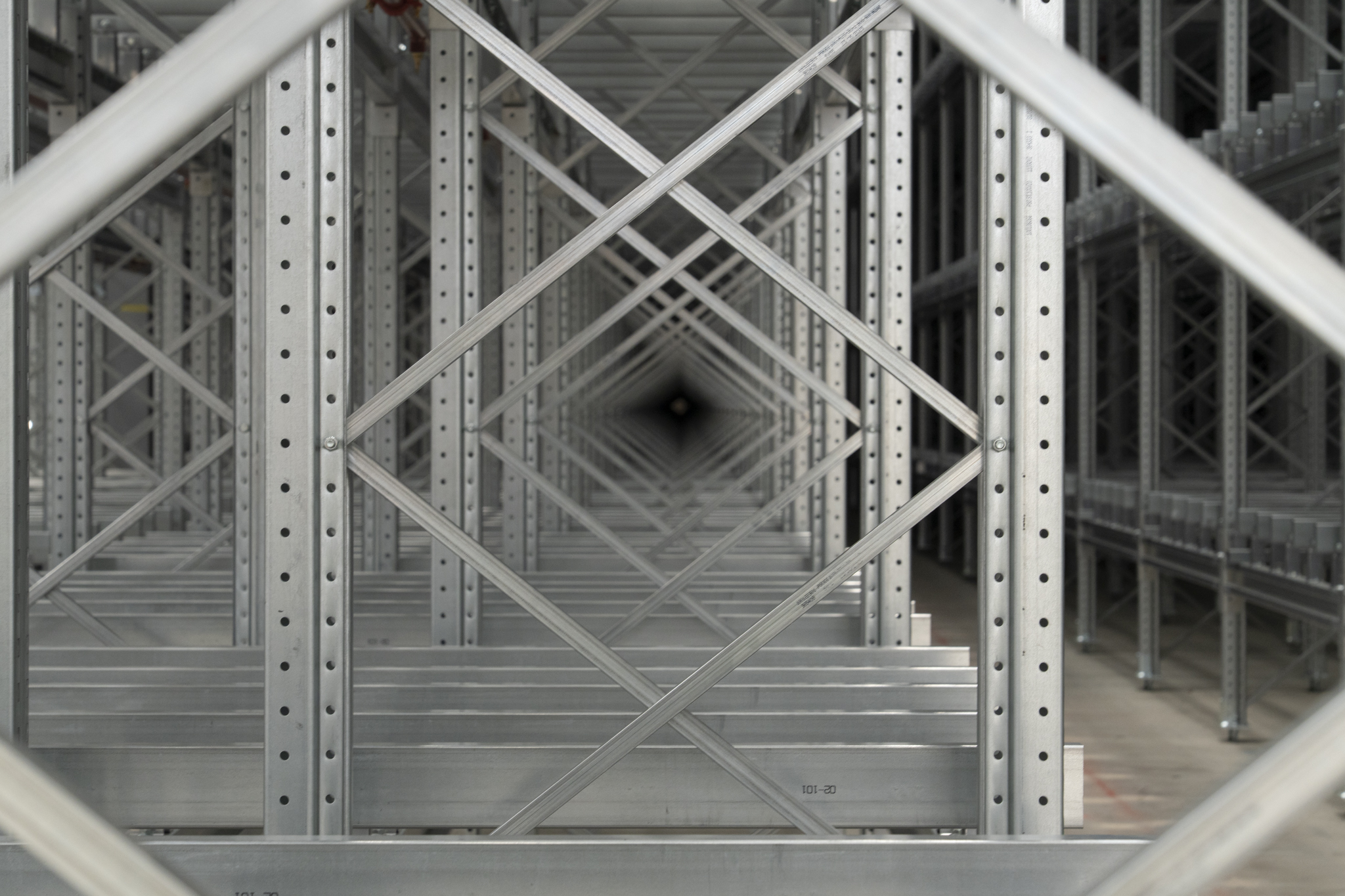

Aussteifungssysteme

Aussteifungselemente erhöhen die Stabilität der Regalkonstruktion und verteilen Betriebslasten sicher innerhalb des Systems.

Verbessert die strukturelle Steifigkeit
Unterstützt einen sicheren Lagerbetrieb
Verbessert die langfristige Haltbarkeit

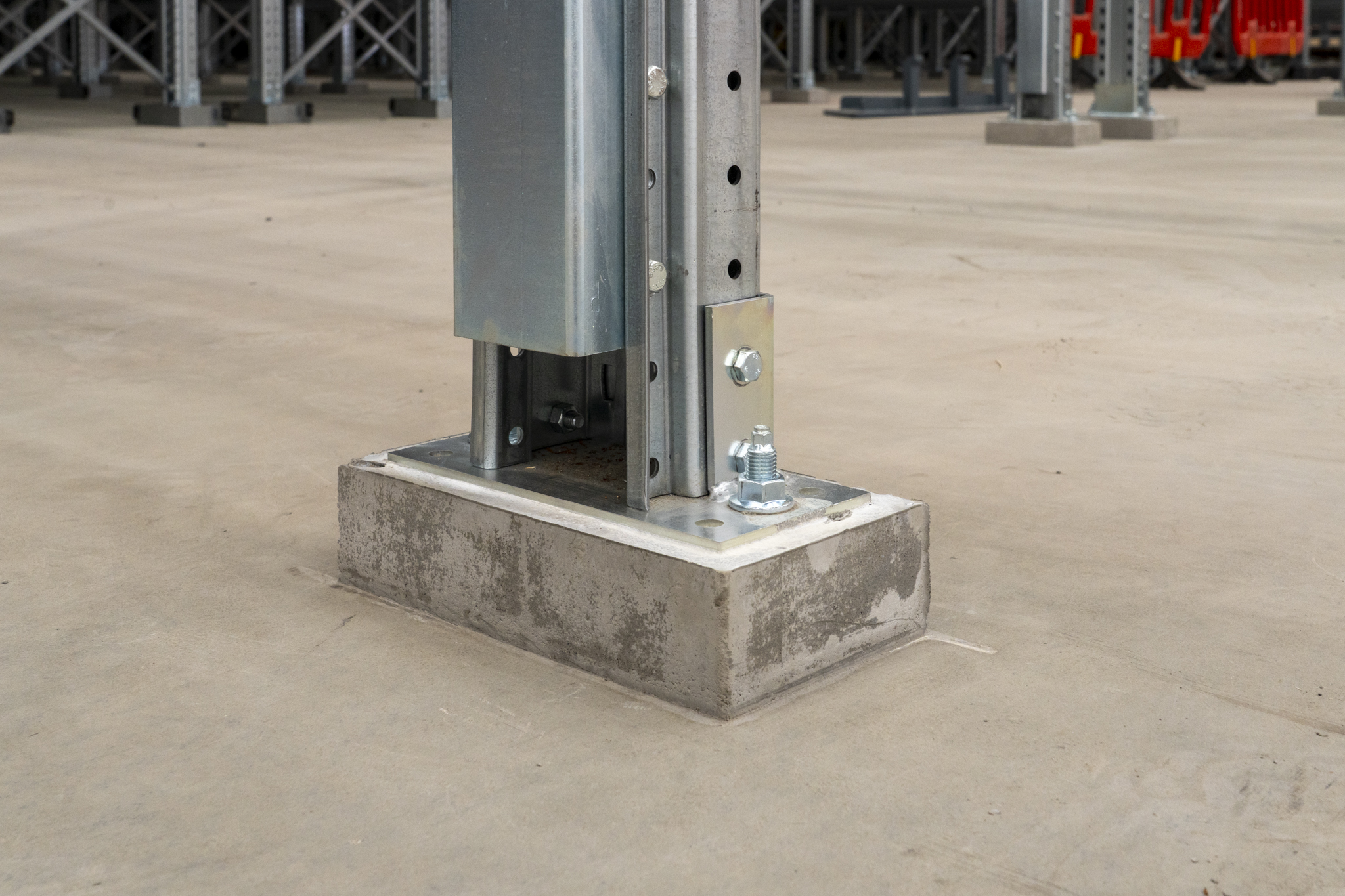

Fußplatten und Verankerungen

Grundplatten und Bodenbefestigungen leiten die Lasten der Regale sicher in die Bodenkonstruktion des Lagers weiter.

Verbessert die Stabilität des Regals
Unterstützt die Lastverteilung
Für eine sichere Installation konzipiert

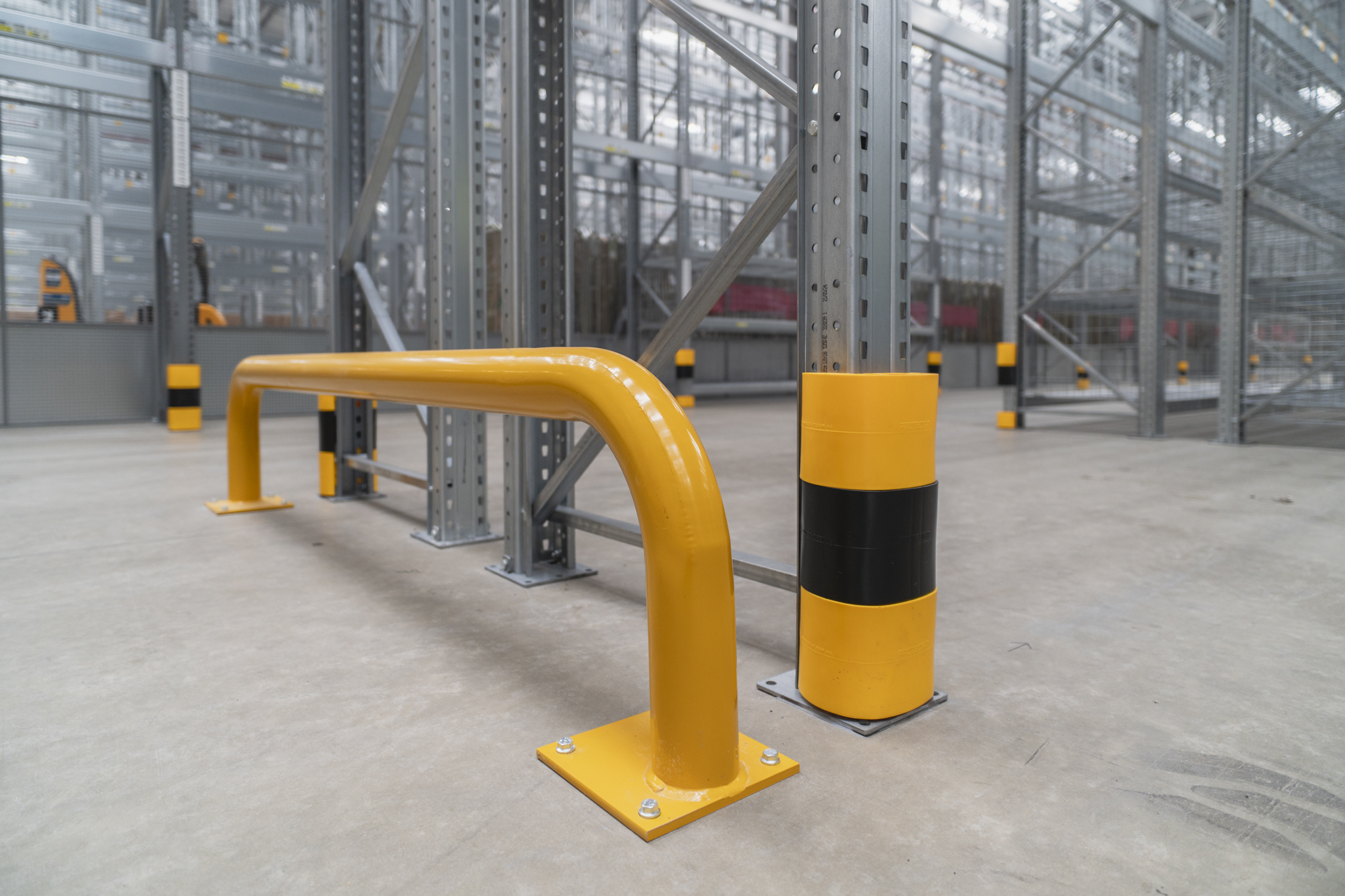

Regalschutzsysteme

Schutzvorrichtungen verringern versehentliche Stoßschäden durch Gabelstapler, Palettenumschlaggeräte und den täglichen Lagerbetrieb.

Trägt zum Schutz der Regalkonstruktionen bei
Verringert das Risiko von Betriebsschäden
Unterstützt die Einhaltung von Sicherheitsvorschriften im Lager

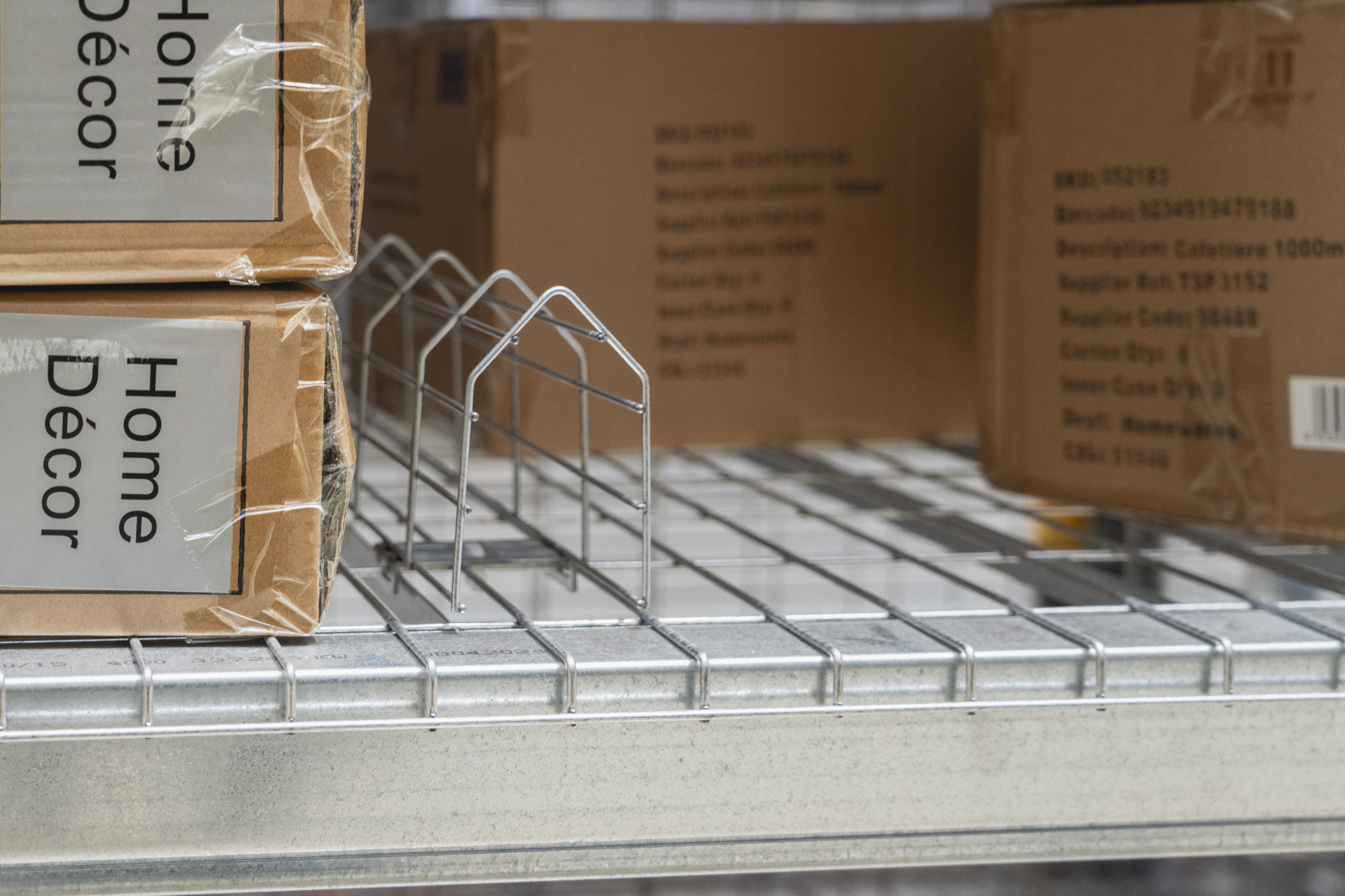

Aufbewahrungszubehör

Zubehör wie Palettenstützen, Gitterroste und Trennwände optimieren die Palettenhandhabung und ermöglichen die Anpassung der Systeme an unterschiedliche Lageranwendungen.

Unterstützt verschiedene Lastarten
Verbessert die Palettenstabilität
Ermöglicht flexible Lagerkonfigurationen

AUSSTEIFUNGSPROFILE

Stabilität und Sicherheit in jedem Einzelbild

Verstrebungen für die langfristige Stabilität

Geschlossene Aussteifungsprofile tragen wesentlich zur Stabilität des Regalsystems bei, insbesondere unter dynamischen Belastungen im Lagerbetrieb. Sie erhöhen die strukturelle Steifigkeit und sorgen für eine dauerhafte, belastbare Systemperformance.

Durch die geschlossene Bauweise werden Verformungen reduziert, Lasten gleichmäßiger verteilt und die Betriebssicherheit nachhaltig verbessert. Das System bleibt auch bei hohen Anforderungen und intensiver Nutzung zuverlässig und stabil.

Erhöhte strukturelle Steifigkeit und Tragfähigkeit durch geschlossene, torsionssteife Profile
Reduzierte Verformung und geringere Verdrehung der Rahmen unter Last
Geringerer Wartungsaufwand durch widerstandsfähige und formstabile Konstruktion
Verbesserte Sicherheit durch glatte Oberflächen ohne scharfkantige Bauteile
Hygienisches Design ohne Materialöffnungen, ideal für sensible Lagerbereiche
Ausführung in verzinkter oder lackierter Variante für zuverlässigen Korrosionsschutz
Konstruktive Auslegung gemäß EN 15512 für normgerechte Sicherheit und Belastbarkeit

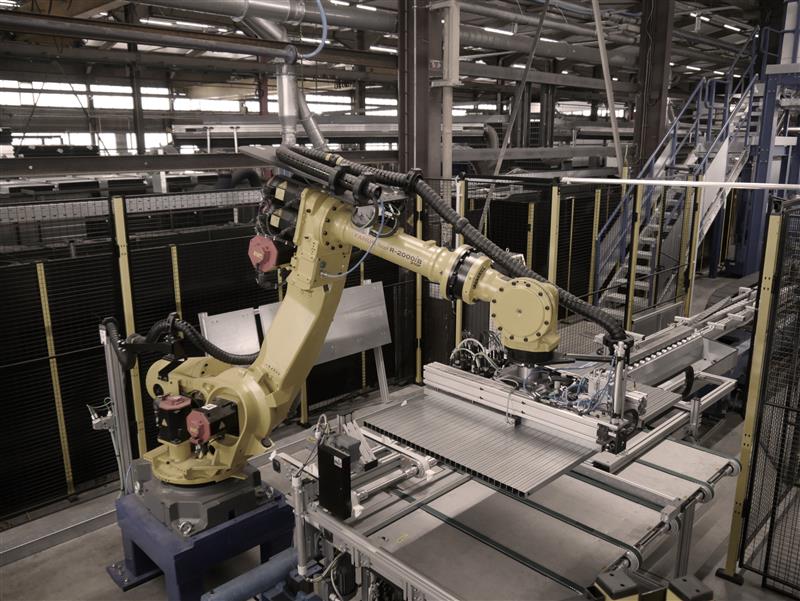

Unsere neue Produktionslinie in Laubach fertigt geschlossene, galvanisierte Aussteifungsprofile (Bracings) für das P90-Palettenregalsystem.

PALETTENREGAL BALKEN

Balken: Das richtige Profil für jede Belastung und jeden Einsatzzweck

Warum die Balkenauswahl entscheidend ist: Die Wahl der Balken beeinflusst die Palettenauflage, Lastverteilung, strukturelle Leistungsfähigkeit und die Eignung für unterschiedliche Lageranwendungen.

Am häufigsten verwendet

Box Balken

Box Balken sind die Standardlösung für die Lastabtragung im P90-System und für eine Vielzahl von Lagerbedingungen ausgelegt. Sie sind feuerverzinkt oder lackiert erhältlich und bieten je nach Einsatzumgebung eine flexible Kombination aus Korrosionsschutz, Langlebigkeit und Oberflächenbeschaffenheit.

Verzinkte Ausführung für langfristigen Korrosionsschutz
Lackierung in RAL-Farben zur besseren Sichtbarkeit und zur Strukturierung der Anordnung
Zusätzliche Beschichtungen für anspruchsvolle Einsatzbedingungen erhältlich
Entwickelt für hochbelastete industrielle Lagerumgebungen
Balkenhöhen von 60 mm bis 160 mm

Offener Balken

Offene Träger sind für Lageranwendungen konzipiert, die zusätzliche Beläge, Stützstangen oder spezielle Lastträger erfordern. Ihr offenes Profil ermöglicht eine flexible Integration in maßgeschneiderte Palettenaufnahmekonfigurationen und nicht standardmäßige Lageranforderungen.

Profil zur Integration von Terrassendielen und Stützelementen
Geeignet für nicht standardmäßige Paletten und spezielle Ladungsträger
Flexible Konfiguration innerhalb des P90-Systems
Ermöglicht maßgeschneiderte Lösungen zur Lastabtragung
Balkenhöhen: 50 mm oder 75 mm

I-Beam Silverline

Das I-Beam Silverline-Profil wurde für bestimmte Lastanwendungen entwickelt, bei denen eine effiziente Lastverteilung und strukturelle Zuverlässigkeit erforderlich sind. Seine optimierte Profilgeometrie gewährleistet einen stabilen Palettenumschlag und sorgt gleichzeitig für Materialeffizienz unter vorhersehbaren Belastungsbedingungen.

Kostengünstige Trägerlösung für bestimmte Belastungsszenarien
Für verteilte Lasten optimierte I-Profil-Geometrie
Effiziente Materialausnutzung im Vergleich zu geschlossenen Profilen
Geeignet für Anwendungen mit vorhersehbaren Belastungsverhältnissen
Balkenhöhen: 100 mm, 125 mm, 140 mm

Maßgeschneiderte Trägerprofile für spezielle Anwendungen

Step Balken

Für P90 nur mit angepassten Steckverbindern; wird in Standard-P90-Anwendungen selten verwendet

Sigma Balken

Regalsysteme mit Spanplatten und Stahlrost

IPE Balken

Sehr schwere Sonderkonstruktionen

Balken (Traverse) ist das tragende Element zwischen den Rahmen. Nicht jede Last erfordert die gleiche Ausführung. Dexion fertigt alle Traversentypen selbst und bietet für jede Anwendung das passende Profil. Traversenlängen sind von 500 mm bis 5.000 mm konfigurierbar, abhängig von der statischen Auslegung.
