Der TORNADO Lagerlift ist ein hocheffizientes dynamisches Lager- und Bereitstellungssystem, mit dem Kommissionierleistungen um bis zu 65% verbessert und benötigte Grundflächen um bis zu 70% reduziert werden können.

Der TORNADO Lagerlift ist ein extrem schnelles, geräuscharmes, PC-gesteuertes Lager- und Bereitstellungssystem, mit dem ein Maximum an Lagerfläche auf minimaler Grundfläche realisiert werden kann.

Schnelle Warenbereitstellung nach dem Ware-zu-Person-Prinzip verkürzt Wege-und Wartezeiten, verringert Fehlerraten und Suchzeiten zugunsten von Leistungsstärke und hoher Energieeinsparung. Die Bedienung und Verwaltung erfolgt in der Regel über ein integriertes Lagerverwaltungssystem (PC mit Betriebssystem Windows) und/oder ein übergeordnetes ERP-System des Kunden.

Der Tornado UHD nutzt ein vollkommen neues Verfahren zur Bestimmung verschiedener Geschwindigkeitszonen in der Maschine, abhängig von Lagergut, Gewicht und Zugriffshäufigkeit werden Hochgeschwindigkeitszonen bzw. Zonen für langsamere Verfahrgeschwindigkeiten festgelegt. Ein neues kompaktes Lastaufnahmemittel (Extraktor) mit neuer Rollenführung ermöglicht höhere Verfahrgeschwindigkeiten und Tablarwechsel bei geringer Geräuschemission. Der Tornado UHD hat keine innere Sicherheitstür mehr, das spart zusätzliche Zeit bei der Bereitstellung der Tablare.

Der Lagerlift TORNADO ist hochgradig individualisierbar und kann optimal an die jeweilige Betriebsumgebung angepasst werden. In der Standardausführung bietet er die folgenden Merkmale und Vorteile:

  • Bis zu 70% Grundfläche sparen bei gleicher Lagerkapazität
  • Bis zu 65% Zeit sparen durch effizientes Kommissionieren
  • Schnellere, genauere Warenentnahme mit höchstmöglicher Kommissioniergenauigkeit
  • Niedrigere Betriebs- und Wartungskosten bei hoher Lebensdauer
  • Flexibel und bedienerfreundlich dank Windows-basierten Schnittstellen
  • Einfache, papierlose Auftragsabwicklung optimiert die Lagerlogistik
  • Nachträglich erweiterbar mit vergleichsweise wenig Aufwand bei Kapazitätsengpässen
  • Schneller Tablarwechsel beim UHD Modell
  • Zwei Tablare werden gleichzeitig beim UHD Modell in der Bedienöffnung bereitgestellt

Standard-Abmessungen und Bereiche

Maschinenhöhe: 4000 mm ~ 15.000 mm

Maschinenbreite: 2500 mm ~ 4250 mm           Tablarbreite: 1250 ~ 4250 mm

Maschinentiefe: 2100 mm ~ 4200 mm             Tablartiefe: 520 mm ~ 1220 mm

Tablarzuladung: max. 600 kg pro Tablar, bis zu 60 to Bruttonutzlast pro Maschine

Anschluss: 400V / 16A

Kontrolle und Sicherheitseinrichtungen:

  • Lichtschranken im Bedienbereich sichern das Bedienpersonal
  • Fotozellen im Lift & LED-Beleuchtung im Bedienbereich
  • Not-Aus-Taster an beiden Seiten der Bedienöffnung
  • Optimierte und sichere Einlagerung durch Höhenerfassung und -kontrolle der Lagerware
  • PC Windows-Plattform mit 22” TFT Farbmonitor Full HD
  • Maschinensteuerung TC1200 & Lagerverwaltungssoftware TCPlus WMS
  • Steuerung per Hand als auch im Automatikmodus (WMS)

Zubehör:

  • Zusätzliche Bedienöffnungen auf verschiedenen Stockwerken bei möglicher paralleler Kommissionierung
  • LED - Pointer und  LED- Positionsanzeige (Lichtleiste) zur sicheren Kommissionierung
  • Berührungsempfindliche Bestätigungsleiste
  • Elektrisches Rolltor mit Schlüsselschalter
  • Tablarauszug (Beladung Tablare mit externer Hubvorrichtung / Bsp. Kran)
  • 22“ Touchscreen
  • Bedienöffnung mit integrierter Waage
  • ESD-Ausführung zur Lagerung empfindlicher Elektronikkomponenten
  • Kabelloser Barcodescanner
  • Etikettendrucker
  • Remote-Control-Funktion
  • Transparente Liftschachtverkleidung

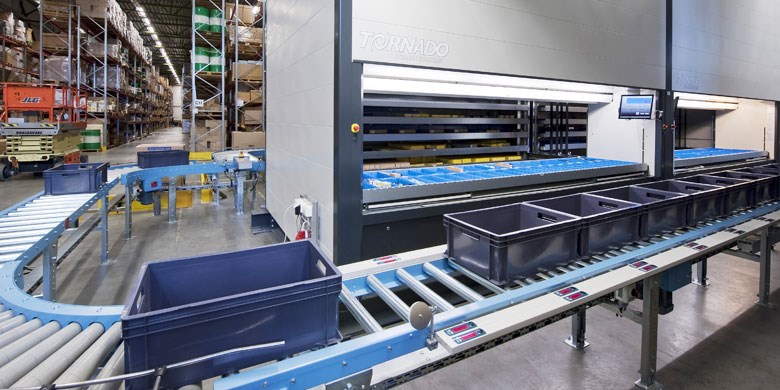

  • Batch Kommissioniersystem inkl.  Fördertechnik
  • IP-Kamera
